COLD FORMING MATERIALS

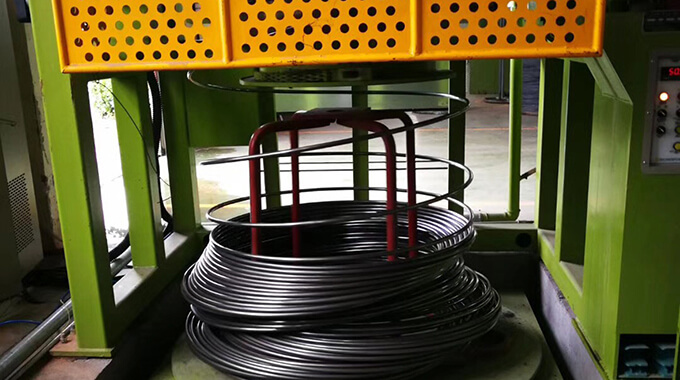

Dây thép dùng cho dập nguội suj3

MATERIALSENGINEERINGCREATION GROUP

Trung tâm sản phẩm / Tiêu chuẩn JIS / JIS g4805

Dây thép dùng cho dập nguội suj3

Đường kính dây: 0.40-46mm

Độ bền kéo: Vui lòng tham khảo trang thông tin kỹ thuật

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupLà trung quốc. Đây là một công ty tiêu chuẩn có 20 năm kinh nghiệm trong một doanh nghiệp tập trung vào dây thép chất lượng lạnh trong toàn bộ đội ngũ quản lý. Chúng tôi có mối quan hệ tốt với nhiều nhà cung cấp cấp cấp một trong ngành công nghiệp ô tô và tất cả các dây điện được cung cấp bởi các nhà máy thép thương hiệu. Tất cả các đơn hàng đều có thể theo dõi 100%.

Điều kiện giao hàng kỹ thuật

Chất lượng bề mặt

- : Liên tục, trơn tru

- : Không có vết khâu, không chồng chéo, ổ gà, vết trầy xước, không có vết mở rộng

- : Không rỉ sét

Ngành công nghiệp ứng dụng

- : Ngành công nghiệp ô tô

- : Xây Dựng

- : Công nghiệp máy móc & thiết bị

- : Các ngành công nghiệp khác

Nghiên Cứu trường hợp

Products & Service

Thép cuộn cán nóng

Tẩy gỉ bằng axit và phốt phát hóa

Kéo nguội

Ủ cầu hóa

Kiểm tra

Thành phẩm

1. Thành phần hóa học

Bảng 1 -- thành phần hóa học, đơn vị %

Mác thép	C	Si	Mn	P	S	Cr	Mo	Ni	Cu a）
SUJ2	0.95~1.10	0.15~0.35	≤0.50	≤0.025	≤0.025	1.30~1.60	≤0.08	≤0.25	≤0.25
SUJ3	0.95~1.10	0.40~0.70	0.90~1.15	≤0.025	≤0.025	0.90~1.20	≤0.08	≤0.25	≤0.25
SUJ4	0.95~1.10	0.15~0.35	≤0.50	≤0.025	≤0.025	1.30~1.60	0.10~0.25	≤0.25	≤0.25
SUJ5	0.95~1.10	0.40~0.70	0.90~1.15	≤0.025	≤0.025	0.90~1.20	0.10~0.25	≤0.25	≤0.25
この表に規定のない元素は，受渡当事者間の協定がない限り，溶鋼を仕上げる目的以外に意図的に添加してはならない。注a）線材のCuは，0.20 %以下とする。

Các yếu tố không được chỉ định trong bảng này không nên được cố ý thêm vào ngoại trừ mục đích hoàn thiện thép nóng chảy, trừ khi có thỏa thuận giữa các bên nhận.
Lưu ý A) cu của dây là 0.20% hoặc ít hơn.

2. Tính chất cơ học của dây chuyền

Giá trị của tính chất cơ học có thể được thỏa thuận giữa các bên nhận.

3. Dung sai kích thước

Bàn dung sai 4 chiều (dây)

Đường kính	Dung sai đường kính	Độ ôvan
<15	±0.30	<0.40
15<d≤25	±0.40	<0.50
25<d≤35	±0.40	<0.50
35<d≤40	±0.40	<0.50

Dung sai cho Kích thước có đường kính trên 40 mm phụ thuộc vào thỏa thuận giữa các bên nhận.

4. Giới Hạn Dung sai của tổng độ sâu khử than

Bảng 9-Giới hạn chịu đựng của tổng độ sâu khử vôi than (Thép Kéo nguội)

Thanh thép tròn kéo nguội		Dây kéo nguội
Đường kính	Tổng chiều sâu lớp khử cacbon tính từ bề mặt	Đường kính	Tổng chiều sâu lớp khử cacbon tính từ bề mặt
<15	<0.20	≤7	<0.05
15<d≤25	<0.25	7<d≤15	<0.08
25<d≤35	<0.30	15<d≤20	<0.10

Giới hạn cho phép đối với kích thước của thép tròn rút ra lạnh có đường kính hơn 35 mm và đường kính của dây rút lạnh có đường kính hơn 20 mm phù hợp với thỏa thuận giữa các bên nhận.

5. Độ cứng

Bảng 10-Độ cứng vảy hình cầu (thép cuộn để cắt)

Mác thép	Độ cứng
Mác thép	HBW	HRB	HV
SUJ2,SUJ4	<201	<94	<218
SUJ3,SUJ5	<207	<95	<223

Thép cán nhiệt để cắt đã được nung kết hình cầu đã được thử nghiệm ở mức 14.3, và độ cứng của nó được xác định bằng độ cứng brinell (hbw), độ cứng Rockwell (hrbw) hoặc độ cứng VICKERS (HV) trong bảng 10. Tuy nhiên, độ cứng VICKERS (HV) Có thể chỉ áp dụng khi đường kính từ 17 mm trở xuống. Ngoài ra, độ cứng của thép rút nguội và độ cứng cháy ở nhiệt độ thấp của thép rèn phù hợp với thỏa thuận giữa các bên tiếp nhận.

Product Detail Technical Information Inspection Packaging
