Dây thép dùng cho dập nguội swch33k

MATERIALSENGINEERINGCREATION GROUP

Trung tâm sản phẩm / Tiêu chuẩn JIS / JIS g3507

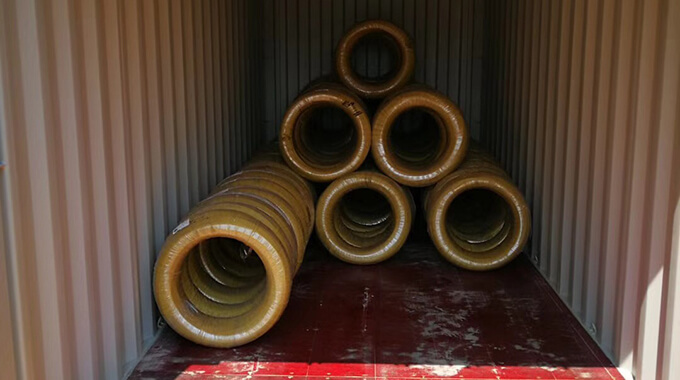

Dây thép dùng cho dập nguội swch33k

Đường kính dây: 0.40-46mm

Độ bền kéo: Vui lòng tham khảo trang thông tin kỹ thuật

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupLà trung quốc. Đây là một công ty tiêu chuẩn có 20 năm kinh nghiệm trong một doanh nghiệp tập trung vào dây thép chất lượng lạnh trong toàn bộ đội ngũ quản lý. Chúng tôi có mối quan hệ tốt với nhiều nhà cung cấp cấp cấp một trong ngành công nghiệp ô tô và tất cả các dây điện được cung cấp bởi các nhà máy thép thương hiệu. Tất cả các đơn hàng đều có thể theo dõi 100%.

Điều kiện giao hàng kỹ thuật

Da Process:

Chất lượng bề mặt

- : Liên tục, trơn tru

- : Không có vết khâu, không chồng chéo, ổ gà, vết trầy xước, không có vết mở rộng

- : Không rỉ sét

Ngành công nghiệp ứng dụng

- : Ngành công nghiệp ô tô

- : Xây Dựng

- : Công nghiệp máy móc & thiết bị

- : Các ngành công nghiệp khác

Nghiên Cứu trường hợp

Products & Service

Thép cuộn cán nóng

Tẩy gỉ bằng axit và phốt phát hóa

Kéo nguội

Ủ cầu hóa

Kiểm tra

Thành phẩm

1. Thành phần hóa học

Bảng 1-thành phần hóa học, đơn vị %

Mác thép	C	Si	Mn	P	S	Al	Phân loại
SWRCH 6R SWRCH 8R SWRCH10R SWRCH12R SWRCH15R SWRCH17R	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.15 ~ 0.20	– – – – – –	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	– – – – – –	Thép tương đương thép sôi
SWRCH 6A SWRCH 8A SWRCH10A SWRCH12A SWRCH15A SWRCH16A SWRCH18A SWRCH19A SWRCH20A SWRCH22A SWRCH25A	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.22 ~ 0.28	≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.60 ~ 0.90 0.70 ~ 1.00 0.30 ~ 0.60 0.70 ~ 1.00 0.30 ~ 0.60	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02	Thép khử oxy bằng nhôm
SWRCH10K SWRCH12K SWRCH15K SWRCH16K SWRCH17K SWRCH18K SWRCH20K SWRCH22K SWRCH24K SWRCH25K SWRCH27K SWRCH30K SWRCH33K SWRCH35K SWRCH38K SWRCH40K SWRCH41K SWRCH43K SWRCH45K SWRCH48K SWRCH50K	0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.19 ~ 0.25 0.22 ~ 0.28 0.22 ~ 0.29 0.27 ~ 0.33 0.30 ~ 0.36 0.32 ~ 0.38 0.35 ~ 0.41 0.37 ~ 0.43 0.36 ~ 0.44 0.40 ~ 0.46 0.42 ~ 0.48 0.45 ~ 0.51 0.47 ~ 0.53	0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35	0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.70 ~ 1.00 1.35 ~ 1.65 0.30 ~ 0.60 1.20 ~ 1.50 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 1.35 ~ 1.65 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	– – – – – – – – – – – – – – – – – – – – –	Thép lặng

Tất cả các loại thép trong bảng này không được vượt quá 0.30% Cu, 0.20% Ni và 0.20% Cr.

2. Tính chất cơ học của dây chuyền

Bảng 3 tính chất cơ học của dây chuyền theo quy trình

Mác thép	Độ bền kéo N/mm²	Độ thắt tiết diện %	Độ cứng (Tham khảo) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≥290	≥55	≤80
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≥340		≤83
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≥370		≤85
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	≥410		≤86
SWCH22A SWCH22K SWCH25A SWCH25K	≥440		≤88
SWCH24K SWCH27K	≥470		≤92
SWCH30K SWCH33K SWCH35K	≥620		≤92
SWCH38K SWCH40K SWCH43K	≥670		≤94
SWCH41K SWCH45K SWCH48K SWCH50K	≥710		≤97

Nhận xét 1. Dòng sử dụng cho sản phẩm được xử lý nhiệt, loại swch6r đến swch27k, có thể có giới hạn dưới của độ bền kéo thấp hơn giá trị trong bảng 3 theo thỏa thuận giữa các bên nhận. 2. khi đường kính của dây từ 20 mm trở lên, khẩu độ giảm 5 so với giá trị của bảng 3. Đối với 3 mm trở xuống, không xác định được màng ngăn. 3 1N/mm2 = 1Mpa

3. độ sâu của than đá

Giới hạn cho phép độ sâu khử mỡ trung bình của bảng 4

Đơn vị mm
Đường kính dây	Chiều sâu lớp thoát cacbon ferit	Tổng chiều sâu lớp thoát cacbon
≤15	≤0.02	≤0.15
>15~25	≤0.03	≤0.20
>25~32	≤0.04	≤0.25

Trong trường hợp đường thẳng giữa độ sâu decarburying swch30k và swch50k và chỉ định của đơn vị đặt hàng, thử nghiệm 10.3.1 được thực hiện, và giới hạn cho phép của độ sâu decarrying trung bình là phù hợp với bảng 4. Tuy nhiên, Một đường dây có đường kính trên 32 mm phải tuân theo thỏa thuận giữa các bên nhận.

4. Phụ Cấp Đường kính dây và độ lệch vi sai

Bảng 5 phụ cấp đường kính dây và chênh lệch

Đường kính dây	Dung sai	Độ ôvan
≤ 3	0-0.025	≤ 0.013
Lớn hơn 3 và không lớn hơn 6	0-0.030	≤ 0.015
Lớn hơn 6 và không lớn hơn 10	0-0.036	≤ 0.018
Lớn hơn 10 và không lớn hơn 18	0-0.043	≤ 0.022
Lớn hơn 18 và không lớn hơn 30	0-0.070	≤ 0.035
Lớn hơn 30 và không lớn hơn 40	0-0.100	≤ 0.050
Lớn hơn 40 và không lớn hơn 50	0-0.150	≤ 0.070
