COLD FORMING MATERIALS

Dây thép dùng cho dập nguội swchb 323

MATERIALSENGINEERINGCREATION GROUP

Trung tâm sản phẩm / Tiêu chuẩn JIS / JIS G3508

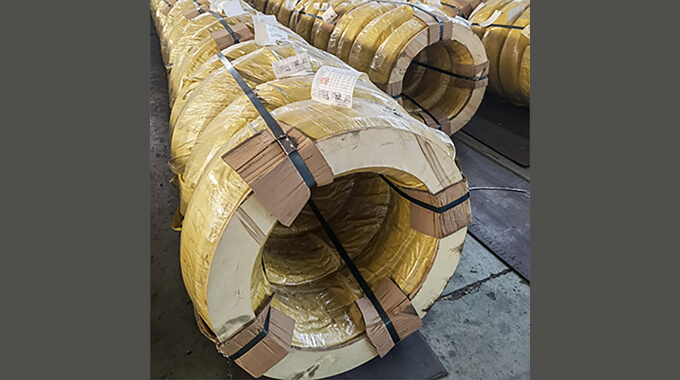

Dây thép dùng cho dập nguội swchb 323

Đường kính dây: 0.40-46mm

Độ bền kéo: Vui lòng tham khảo trang thông tin kỹ thuật

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupLà trung quốc. Đây là một công ty tiêu chuẩn có 20 năm kinh nghiệm trong một doanh nghiệp tập trung vào dây thép chất lượng lạnh trong toàn bộ đội ngũ quản lý. Chúng tôi có mối quan hệ tốt với nhiều nhà cung cấp cấp cấp một trong ngành công nghiệp ô tô và tất cả các dây điện được cung cấp bởi các nhà máy thép thương hiệu. Tất cả các đơn hàng đều có thể theo dõi 100%.

Điều kiện giao hàng kỹ thuật

Quá trình D:

Da Process:

Chất lượng bề mặt

- : Liên tục, trơn tru

- : Không có vết khâu, không chồng chéo, ổ gà, vết trầy xước, không có vết mở rộng

- : Không rỉ sét

Ngành công nghiệp ứng dụng

- : Ngành công nghiệp ô tô

- : Xây Dựng

- : Công nghiệp máy móc & thiết bị

- : Các ngành công nghiệp khác

Nghiên Cứu trường hợp

Products & Service

Thép cuộn cán nóng

Tẩy gỉ bằng axit và phốt phát hóa

Kéo nguội

Ủ cầu hóa

Kiểm tra

Thành phẩm

1. Thành phần hóa học

Bảng 1-thành phần hóa học, đơn vị %

		Bảng 1 – Thành phần hóa học
						Đơn vị %
Mác thép	C	Si a）	Mn	P	S	B b）
SWRCHB223	0.20-0.26	0.10-0.35	0.60-0.90	≤0.030	≤0.030	≥0.0008
SWRCHB237	0.34-0.40	0.10-0.35	0.60-0.90	≤0.030	≤0.030	≥0.0008
SWRCHB320	0.17-0.23	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB323	0.20-0.26	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB331	0.28-0.34	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB334	0.31-0.37	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB420	0.17-0.23	0.10-0.35	0.80-1.10	≤0.030	≤0.030	≥0.0008
SWRCHB526	0.23-0.29	0.10-0.35	0.90-1.20	≤0.030	≤0.030	≥0.0008
SWRCHB620	0.17-0.23	0.10-0.35	1.10-1.40	≤0.030	≤0.030	≥0.0008
SWRCHB623	0.20-0.26	0.10-0.35	1.10-1.40	≤0.030	≤0.030	≥0.0008
SWRCHB726	0.23-0.29	0.10-0.35	1.20-1.50	≤0.030	≤0.030	≥0.0008
SWRCHB734	0.31-0.37	0.10-0.35	1.20-1.50	≤0.030	≤0.030	≥0.0008

Tất cả các loại thép trong bảng này không được vượt quá 0.30% Cu, 0.20% Ni và 0.20% Cr. Lưu ý A) giá trị giới hạn dưới của si có thể được đặt thành giá trị dưới 0.10% theo thỏa thuận giữa các bên nhận. B) nội dung B có thể từ 0.000 5% trở lên tùy thuộc vào thỏa thuận giữa các bên nhận.

2. inchance

Bảng 3 khoảng cách và độ cứng từ đầu bắn

Mác thép	Khoảng cách từ đầu được tôi mm																Nhiệt độ nhiệt luyện ℃
Mác thép	Độ cứng HRC	1.5	3	5	7	9	11	13	15	20	25	30	35	40	45	50	Thường hóa	Tôi
SWRCHB223	Giới hạn trên / Giới hạn dưới	50 42	49 40	48 22	46 20	41 –	32 –	24 –	21 –	– –	– –	– –	– –	– –	– –	– –	900	875
SWRCHB237	Giới hạn trên / Giới hạn dưới	58 50	58 47	57 37	55 26	52 21	46 –	38 –	32 –	26 –	24 –	23 –	21 –	– –	– –	– –	870	845
SWRCHB320	Giới hạn trên / Giới hạn dưới	48 40	47 39	46 33	44 21	39 –	31 –	26 –	23 –	– –	– –	– –	– –	– –	– –	– –	925	925
SWRCHB323	Giới hạn trên / Giới hạn dưới	50 42	49 41	48 34	46 20	42 –	33 –	27 –	23 –	– –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB331	Giới hạn trên / Giới hạn dưới	54 46	53 45	52 39	51 23	48 –	36 –	29 –	25 –	20 –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB334	Giới hạn trên / Giới hạn dưới	57 49	56 48	55 45	54 30	51 21	47 –	39 –	31 –	24 –	22 –	– –	– –	– –	– –	– –	870	845
SWRCHB420	Giới hạn trên / Giới hạn dưới	48 40	48 38	47 32	45 22	41 –	35 –	30 –	27 –	22 –	– –	– –	– –	– –	– –	– –	925	925
SWRCHB526	Giới hạn trên / Giới hạn dưới	52 44	52 43	51 40	50 28	48 21	45 –	41 –	33 –	23 –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB620	Giới hạn trên / Giới hạn dưới	48 40	48 39	48 37	47 30	46 22	44 –	40 –	36 –	29 –	25 –	21 –	– –	– –	– –	– –	925	925
SWRCHB623	Giới hạn trên / Giới hạn dưới	50 42	50 41	49 39	48 35	48 27	46 20	44 –	41 –	30 –	22 –	– –	– –	– –	– –	– –	900	870
SWRCHB726	Giới hạn trên / Giới hạn dưới	52 44	52 43	52 42	51 40	50 34	49 27	48 23	45 20	36 –	27 –	23 –	20 –	– –	– –	– –	900	870
SWRCHB734	Giới hạn trên / Giới hạn dưới	57 49	56 48	56 47	55 45	55 43	54 37	53 31	51 26	43 20	33 –	28 –	25 –	22 –	20 –	– –	870	845

3. Tính chất cơ học của dây chuyền

Bảng 4 tính chất cơ học của Dây chuyền theo quy trình D

Cơ tính của thép dây theo quy trình D
Mác thép	Độ bền kéo N/mm2	Độ thắt tiết diện %	Độ cứng HRB
SWCHB 223	≤750	≥45	≤100
SWCHB 320
SWCHB 323
SWCHB 420
SWCHB 526
SWCHB 620

Nhận xét trong trường hợp 1 đường kính dây từ 20 mm trở lên, màng chắn là giá trị giảm 5 so với giá trị của bảng 2. Ngoài ra, đối với 3 mm trở xuống, cơ hoành không được chỉ định. 2 N/mm2 = 1Mpa

Bảng 5 tính chất cơ học của Dây chuyền theo quy trình

Cơ tính của thép dây theo quy trình DA
Mác thép	Độ bền kéo N/mm2	Độ thắt tiết diện %	Độ cứng (Tham khảo) HRB
SWCHB 223	≤610	≥55	≤93
SWCHB 237	≤670		≤96
SWCHB 320	≤600		≤92
SWCHB 323	≤610		≤93
SWCHB 331	≤630		≤94
SWCHB 334	≤650		≤95
SWCHB 420	≤600		≤92
SWCHB 526	≤650		≤95
SWCHB 620	≤630		≤94
SWCHB 623	≤640		≤95
SWCHB 726	≤650		≤95
SWCHB 734	≤680		≤97

4. khử than sâu

Giới hạn cho phép độ sâu khử mỡ trung bình của bảng 6

Chiều sâu thoát cacbon trung bình
Đường kính dây （mm）	Chiều sâu lớp thoát cacbon ferit	Tổng chiều sâu lớp thoát cacbon
≤15	＜0.02	＜0.15
15＜d≤25	＜0.03	＜0.20
25＜d≤32	＜0.04	＜0.25

Trong trường hợp đường thẳng giữa độ sâu decarburying swch30k và swch50k và chỉ định của đơn vị đặt hàng, thử nghiệm 10.3.1 được thực hiện, và giới hạn cho phép của độ sâu decarrying trung bình là phù hợp với bảng 4. Tuy nhiên, Một đường dây có đường kính trên 32 mm phải tuân theo thỏa thuận giữa các bên nhận.

5. Phụ cấp đường kính dây và độ lệch vi sai

Bảng 7 phụ cấp đường kính dây và chênh lệch

Bảng 7 – Sai lệch và dung sai đường kính dây
		Đơn vị mm
Đường kính dây	Dung sai	Độ ôvan
≤3	0-0.025	0.013
3<d≤6	0-0.030	0.013
6<d≤10	0-0.036	0.013
10<d≤18	0-0.043	0.013
18<d≤30	0-0.070	0.013
30<d≤40	0-0.100	0.013
40<d≤50	0-0.150	0.013
